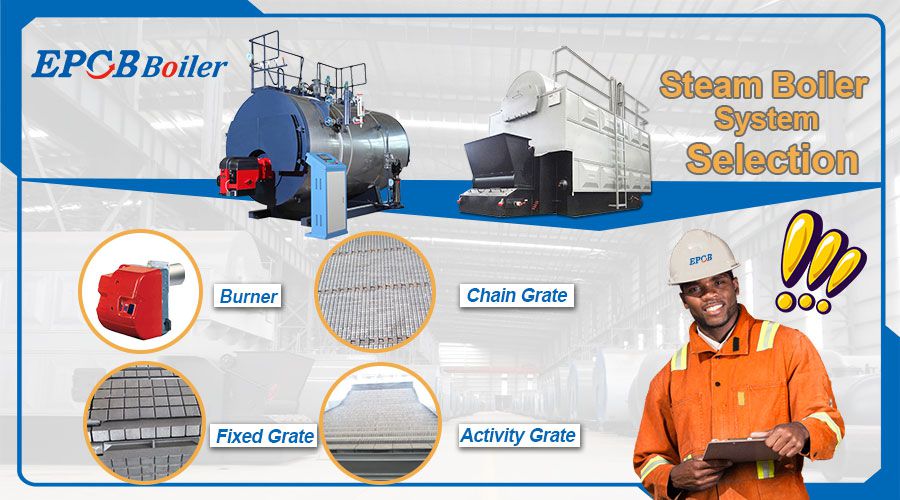

Selección del sistema de caldera de vapor (parte 1)

El esquema de combinación correcto del sistema de caldera puede ahorrarle muchos costos de compra y también lo ayudará a ahorrar muchos costos operativos. Este artículo te ayudará a analizar cómo elegir un sistema de caldera entre 12 aspectos.

1. Cuerpo de la caldera

Clasificación de calderas

Según los diferentes combustibles, las calderas se dividen en calderas de vapor de gas combustible y calderas de vapor de combustible sólido.

Caldera de vapor de aceite / gas

Las calderas de gasoil / gas se dividen en calderas de tubo de agua y calderas de tubo de fuego de acuerdo con diferentes estructuras.

Comparación de la caldera de tubo de agua y la caldera de tubo de fuego: Haga clic para ver los detalles de la comparación. Aquí solo se proporcionan sugerencias.

Si su caldera es superior a 10 T / h, le sugiero que compre una caldera de tubo de agua, si su caldera es inferior a 10 T / h, le sugiero que compre una caldera de tubo de fuego.

Caldera de tubo de fuego

Dividido en una caldera de tres pasos y una caldera central a contracorriente.

Para estos dos tipos de calderas, bajo la misma capacidad, el costo de la caldera de tres pasos es mayor que el costo de la caldera central de retorno, y la eficiencia térmica de la caldera de tres pasos es mayor que la de la central. caldera de retorno. Sin embargo, si el tamaño de la caldera que compra es inferior a 2 T / h, todavía le recomiendo que compre una caldera central contra incendios. Se recomienda comprar una caldera de tres pasos por 2 ~ 10 T / h.

Caldera de combustible sólido

Según diferentes estructuras, se divide en una caldera de tubo de agua-fuego (caldera de un solo tambor) y una caldera de tubo de agua (caldera de doble tambor).

Por los mismos 10 T / ho menos, se recomienda utilizar una caldera de tubo de agua y fuego. Se recomienda utilizar una caldera tubular de agua por más de 10 T / h.

2. Sistema de combustión

Caldera de gasoil / gas: Quemador.

De acuerdo con la proporción de mezcla de aire y combustible, el quemador se divide en fuego de primera etapa, fuego de segunda etapa, fuego de tercera etapa y ajuste proporcional. Los precios también han subido de forma secuencial. Adecuado para combustible gaseoso, combustible líquido y combustible en polvo.

Los quemadores de primera etapa: el quemador más derrochador. Debido a que su inicio y parada todos necesitan purgar el horno. Evite la deflagración del horno. Esto eliminará mucho calor. Generalmente no recomendado.

El quemador de fuego de dos etapas: permite que la caldera funcione a baja carga sin detener el fuego. Mayor eficiencia térmica de la caldera.

El quemador de fuego de tres etapas: es más inteligente y más caro.

El quemador de ajuste proporcional: dividido en ajuste mecánico de relación y ajuste automático de relación. Se puede ajustar automáticamente según las condiciones de funcionamiento de la caldera. El precio también es el más alto.

La comparación anterior se basa en la misma marca de quemadores. Si tiene diferentes marcas de quemadores, también debe considerar la marca de quemadores.

Caldera de combustible sólido: rejilla

La caldera de combustible sólido debe estar equipada con una rejilla diferente según el combustible. En la actualidad, existen tres tipos de rejilla de uso común, rejilla fija, rejilla móvil y rejilla de cadena. Los precios también han subido de forma secuencial.

Rejilla fija,

Este tipo de rejilla no se puede mover y, después de llenar el combustible, solo se puede quitar manualmente. Necesita más mano de obra. Y al cargar combustible y eliminar la escoria, el factor de seguridad es relativamente bajo. Es adecuado para combustibles en grumos más grandes, como madera, tela de desecho, carbón grande, etc. Adecuado para países y regiones con costos laborales relativamente bajos.

Rejilla de actividad,

Este tipo de rejilla puede eliminar la escoria mecánicamente y es una versión mejorada de la rejilla fija. ¡Ayude a ahorrar algunos costos laborales! El factor de seguridad es relativamente alto. Es adecuado para combustibles de bloques más grandes, como madera, telas de desecho, carbón grande, etc. Es adecuado para combustibles de bloques más grandes, como madera, tejidos de desecho, carbón grande, bagazo, cáscaras de coco, etc. Adecuado para países y regiones con costes laborales relativamente bajos.

Rejilla de cadena

Equipado con un sistema de carga de carbón, hay una tolva de carbón, no es necesario llenar manualmente el combustible y una compuerta de carbón, que puede controlar el espesor del combustible, tiene un alto grado de automatización, ahorra costos de mano de obra y tiene un factor de seguridad mucho más alto. . Adecuado para combustibles particulados, como carbón pequeño, astillas de madera y pellets de biomasa.

Esta vez analicemos primero la selección del cuerpo de la caldera de vapor. El próximo número analizará la maquinaria auxiliar y accesorios del sistema de caldera.

Espero que este artículo pueda ayudarte.
