Ubicación de instalación Selección del caudalímetro de la caldera

December 17, 2019

El caudalímetro es un medidor que se utiliza para medir el caudal de gas o líquido. También es el medidor más utilizado en un sistema de caldera, especialmente una caldera de vapor. Sin embargo, en el servicio postventa diario de nuestras calderas EPCB, encontramos que muchos usuarios tienen grandes malentendidos sobre la instalación del caudalímetro. Ahora, a través de este artículo, compartiremos con usted algunos conocimientos sobre la instalación del medidor de flujo y esperamos que sea útil para todos.

1. El caudalímetro no se puede instalar en tuberías con fuertes vibraciones; de lo contrario, la precisión de la medición se verá seriamente afectada. Si se debe instalar en la tubería vibrante, entonces se deben tomar medidas de amortiguación, como: agregar puntos de soporte de tubería en el 2D aguas arriba para reducir la vibración; y agregar transiciones de bobinado con la premisa de cumplir con los requisitos de las secciones de tubería rectas. (Nota: D se refiere al diámetro interior del caudalímetro en este artículo).

2. Los lados aguas arriba y aguas abajo deben dejarse el mayor tiempo posible. Los puntos de presión y compensación del sistema de compensación de temperatura y presión deben colocarse en 2D y 3D aguas abajo del caudalímetro.

3. Consulte la siguiente ilustración para conocer el método de selección de la ubicación de instalación:

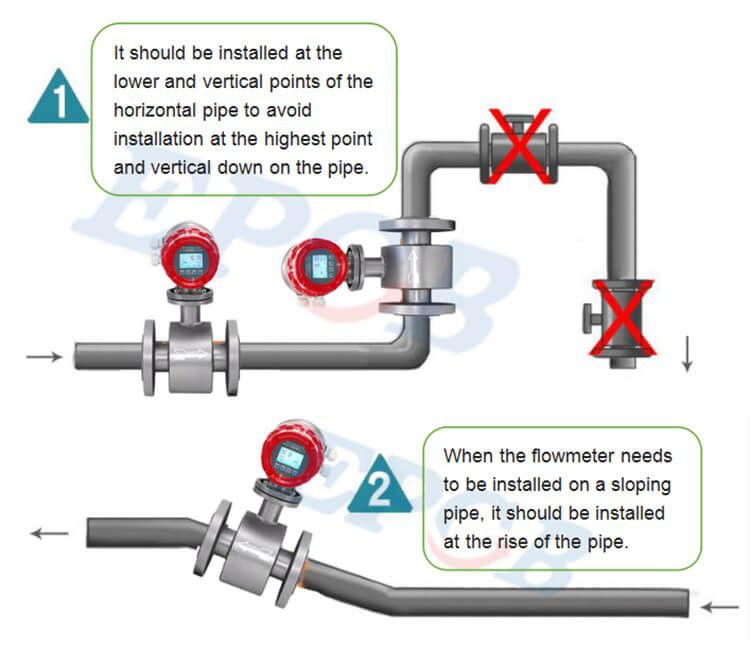

installation-location-selection-boiler-flowmeter

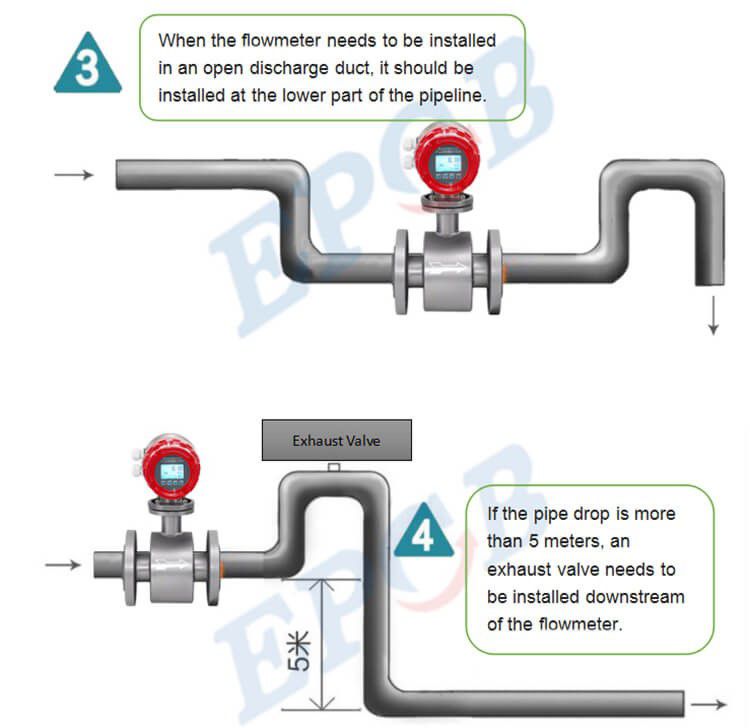

installation-location-selection-boiler-flowmeter1

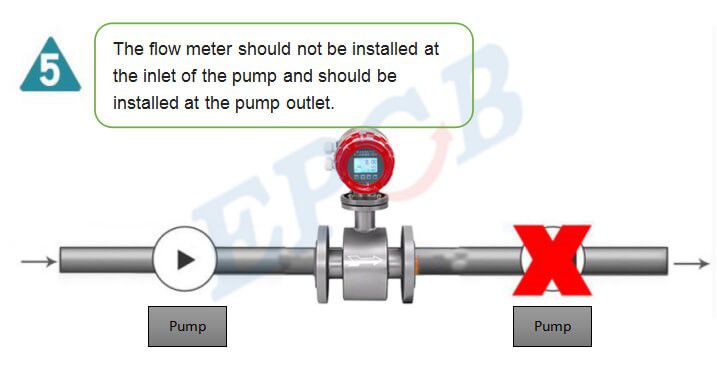

installation-location-selection-boiler-flowmeter2

installation-location-selection-boiler-flowmeter3

4. Para tuberías de vapor que midan menos de DN65, si la tubería es larga, debe instalar una trampa en la parte delantera del caudalímetro o instalar una válvula de drenaje y drenar el agua en la tubería antes de abrir el aire. De lo contrario, la sonda puede resultar dañada por un golpe de ariete.

5. El diámetro interior de la tubería debe estar lo más cerca posible del diámetro interior del caudalímetro. Si no es uniforme, se debe utilizar una tubería un poco más grande que el diámetro interior del caudalímetro. El diámetro interior de la tubería, el diámetro interior del caudalímetro y la junta deben instalarse de forma concéntrica y la junta no debe sobresalir en la tubería.

Lo anterior son algunas de las experiencias de nuestra empresa de calderas EPCB en el proceso de instalación real del caudalímetro. La instalación del caudalímetro está relacionada con el control preciso de la salida de vapor de la caldera. Es de gran importancia para el cliente calcular el costo, satisfacer la demanda e implementar la política de gestión. Espero poder compartir este artículo con la mayoría de los usuarios de calderas y brindarles ayuda.
