Introducción de válvulas de uso común en sistemas de calderas industriales.

September 15, 2020

Este artículo le presenta principalmente varios tipos de válvulas que se utilizan habitualmente en sistemas de calderas industriales y muestra su correspondiente principio de funcionamiento mediante diagramas 3D. Te permite entender de forma más intuitiva. Al diseñar sistemas de calderas industriales para los usuarios, la caldera EPCB proporcionará la cantidad más adecuada de válvulas para reducir su costo de compra.

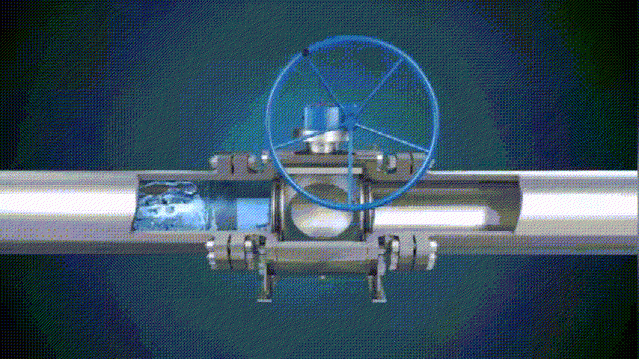

La válvula de bola fija

controla la apertura y el cierre de la válvula girando la bola en la válvula. Hay un orificio pasante en el medio de la bola, que se puede girar 90 °. El diámetro del orificio pasante es igual o menor que el diámetro de la tubería. Cuando la bola gira 90 °, la entrada y salida de la tubería Las superficies son esféricas, cerrando así la válvula y cortando el fluido. Cuando la válvula de bola gira 90 °, las superficies de entrada y salida de la tubería son todos orificios esféricos. El fluido pasa a través de la válvula y la válvula de bola puede girar en diferentes ángulos para controlar el tamaño del fluido; Utilizado en el sistema de circulación de un sistema de caldera industrial. Las válvulas de bola fijas se utilizan a menudo en tuberías generales, como el transporte de agua, aceite, vapor, etc.

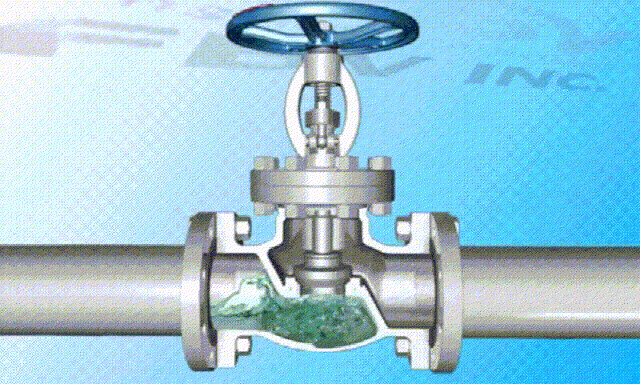

La válvula de cierre

también conocida como válvula de cierre, puede sellar completamente la salida del asiento de la válvula girando el vástago de la válvula para aplicar presión, evitando así el flujo de fluido; La válvula de cierre se usa comúnmente en algunas tuberías de gas y líquidos corrosivos.

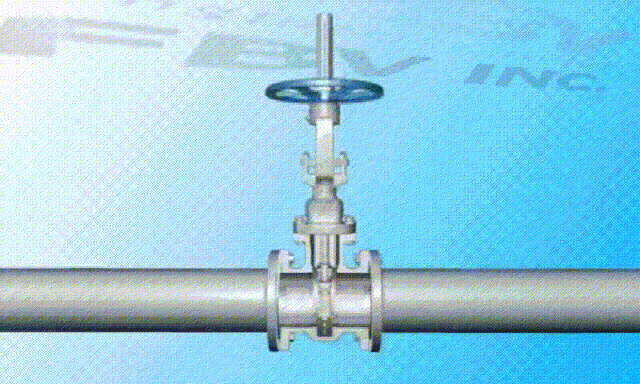

La válvula de compuerta,

como una compuerta, controla el fluido girando el vástago de la válvula y controlando el movimiento vertical de la compuerta. Los anillos de sellado en ambos lados de la puerta pueden sellar completamente toda la sección. La válvula de compuerta solo se puede abrir y cerrar completamente y no se puede usar para regular el flujo. Se utiliza la válvula; la válvula de compuerta se utiliza principalmente en la tubería como dispositivo de cierre.

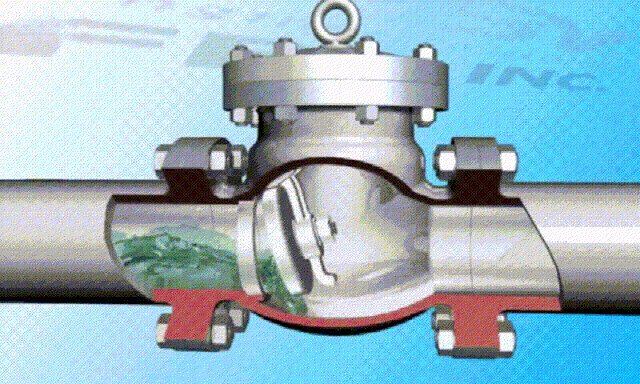

La válvula de retención oscilante

abre la tapa de la válvula por la presión del fluido. Cuando la presión del fluido en las tuberías de entrada y salida de la válvula se iguala, la tapa de la válvula se puede cerrar por su propia gravedad para evitar que el fluido pase. Su función principal es evitar que el líquido fluya hacia atrás. , Perteneciente a la categoría de válvulas automáticas;

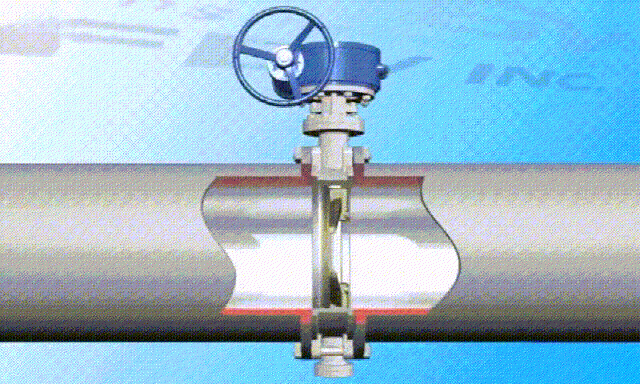

La válvula de mariposa

También llamada válvula de aleta, se puede girar 90 ° y el disco se puede girar girando el vástago de la válvula, y el flujo del fluido se puede controlar cambiando el ángulo del disco. Puede utilizarse para cortar, conectar y ajustar el fluido en la tubería; Dispositivos de regulación y bloqueo.

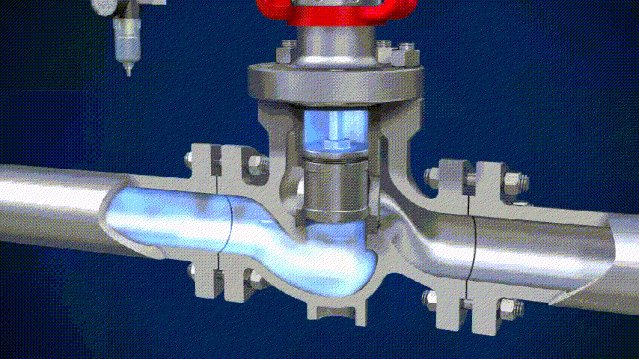

La válvula reguladora,

también llamada válvula de control, se utiliza para controlar el tamaño del fluido. Cuando la parte reguladora de la válvula recibe la señal de regulación, el vástago de la válvula controlará automáticamente el grado de apertura y cierre de la válvula de acuerdo con la señal, para ajustar el caudal y la presión del fluido; se utiliza a menudo para calefacción, vapor y otras tuberías.

Solo cuando la válvula está instalada correctamente, el sistema de caldera industrial puede funcionar de manera más segura y estable. La dirección de instalación se puede ver en la vista en sección 3D. Al mismo tiempo, hay indicaciones de flujo de líquido relacionadas en la superficie de la válvula.
