Caldera de aceite térmico

EPCB Horizontal Sistema Caldera Aceite Térmico Aceite / Gas

Capacidad: 30 ~ 1400 × 104Kcal / h （350 ~ 16300KW）

Combustible: diésel, fueloil, petróleo pesado, gas natural, GLP, gas ciudad, gas de horno de coque, gas metano, biogás, aceite de horno, etc.

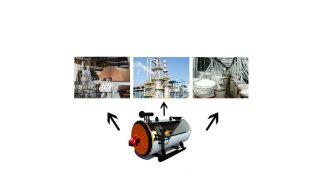

Aplicación: Industria petroquímica, industria petrolera, industria de fibras sintéticas, industria de impresión y teñido de textiles, industria del plástico y caucho, industria del papel, industria de la madera, industria de materiales de construcción, industria de maquinaria, industria alimentaria, industria química ...

Obtener Precios

Ventaja
Parámetros
Tropas auxiliares
Casos relevantes
Preguntar

Ventaja del Producto

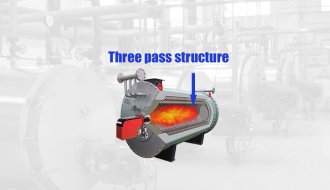

El sistema de calderas de aceite térmico adopta una estructura de dos serpentines, gas de combustión de tres pasos, diseño compacto mientras aumenta la superficie de calentamiento, reduce el tamaño de la caldera, ahorra acero y reduce los costos de la caldera. Se reduce el espacio de piso y se ahorra el costo de la sala de calderas.
Diseño de salas de calderas, soluciones de sistemas de calderas, un conjunto completo de servicios, guía de instalación y puesta en marcha en el sitio, capacitación del personal de hornos y otros servicios de valor agregado. ¡Deje que experimente lo que es un verdadero servicio de calderas! ¿Quiere saber por qué EPCB es un nombre familiar? ¡Porque lo hicimos!
Una variedad de protección de interbloqueo de seguridad, varios sistemas de monitoreo de válvulas de instrumentos, hacen que la caldera funcione de manera más segura. La operación de un toque en la pantalla táctil del PLC facilita la operación de la caldera. Para ahorrarle más mano de obra, al mismo tiempo, el funcionamiento normal alarga la vida útil del equipo.

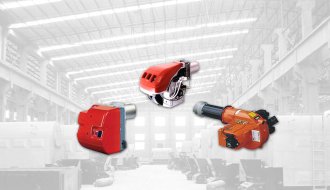

Adopte el quemador Riello, fuego de dos etapas, combustión completa. El sello entre la interfaz del quemador y el tubo de la bobina adopta la tecnología de laberinto, el sellado es muy bueno y el espacio de expansión es grande. ¡Aumente la vida útil del quemador y mejore la eficiencia térmica del sistema de calderas de aceite térmico!
Equipado con economizadores, precalentador de aire, etc., junto con una estructura de caldera eficiente, la eficiencia térmica del sistema de calderas de aceite térmico puede alcanzar el 97%. Debido a que el combustible se quema por completo, el gas de combustión es todo dióxido de carbono y vapor de agua, y solo una pequeña cantidad de NOx y Sox. ¡Las emisiones están totalmente a la altura del estándar!

Parámetros Técnicos

Encuentre la capacidad del sistema de calderas de aceite térmico de aceite / gas que desee y verifique otros parámetros de la caldera como referencia.

Articulo/Tipo		Petróleo Gas Calentador Aceite Caliente
Potencia térmica nominal	kw	350	600	900	1200	1500	1800	2300	2900	3500	4700	5900	7000	8200	9400	10500	12000	14000	15000	16000
Potencia térmica nominal	×104(Kcal/h)	30	50	75	100	130	150	250	250	300	400	500	600	700	800	900	1000	1200	1300	1400
Eficiencia térmica caldera %		92	92	92	92	92	93	93	93	93	93	93	93	93	93	94	94	94	94	94
Presión diseño MPa		1.1	1.1	1.1	1.1	1.1	1.1	1.1	1.1	1.1	1.1	1.1	1.1	1.1	1.1	1.1	1.1	1.1	1.1	1.1
Max. temperatura trabajo ℃		320	320	320	320	320	320	320	320	320	320	320	320	320	320	320	320	320	320	320
Flujo circulación medio m³/h		40	58	100	100	100	160	160	200	200	260	300	340	400	520	600	600	680	800	800
Volumen medio m³		0.4	0.6	0.6	0.8	1.2	2.1	2.6	3.5	7.8	8.4	8.8	10.5	11.2	11.5	13	15	18	21	23
Diámetro la tubería principal DN		100	100	125	125	125	150	150	200	200	200	250	250	250	300	300	300	350	350	350
Installation capacity kw		14.5	18	31	37.5	49.5	57.5	61.5	75	75	98.5	121.5	148.5	155	195	235	235	295	341	341
Tipo combustible		Diésel, fueloil, petróleo pesado, gas natural, GLP, gas ciudad, gas de horno de coque, gas metano, biogás, aceite de horno, etc.
Consumo combustible	Diesel kg/h	29.79	51.06	76.59	102.12	127.65	151.54	193.63	244.15	294.66	395.68	496.71	589.32	690.34	791.37	874.57	999.51	1166.09	1249.39	1332.68
Consumo combustible	Gas natural Nm³/h	36.42	62.44	93.66	124.88	156.11	185.31	236.79	298.56	360.33	483.87	607.41	720.66	844.20	967.74	1069.49	1222.27	1425.98	1527.84	1629.70
Caldera tamaño m (Diámetro × H)		1.2×2.4	1.7×3	1.82×3.5	1.92×4	1.95×4.3	2.4×4.3	2.52×5.3	2.8×6.3	2.92×6	3.23×6.7	3.26×7.45	3.26×7.9	3.62×9	3.6×9.48	3.65×10.4	3.65×10.6	3.98×11.5	4×12.2	4.06×12.5
Bomba aceite circulante	ModeloWRY	80-50-180	100-65-190	100-65-230	100-65-240	100-65-257	125-80-250	125-80-250	125-100-250	125-100-250	125-100-257	125-100-260	150-125-270	125-100-250	125-100-257	125-100-260	125-100-260	150-125-270A	150-125-280A	150-125-280
	Fluir m³/h	40	60	100	100	100	160	160	200	200	260	300	340	200×2	260×2	300×2	300×2	340×2	400×2	400×2
	Cabeza m	40	38	55	70	80	60	60	60	60	70	70	76	60	70	70	70	76	78	78
	Poder kw	7.5	11	22	30	37	45	45	55	55	75	90	110	55×2	75×2	90×2	90×2	110×2	132×2	132×2

No.	Articulo	Ejemplo / Emisor	Cant.	Unidad
1	Dibujos Calderas	Dibujo general, dibujo adecuado de la caldera, dibujo PID (tuberías, instrumentos y válvulas), dibujo de cimientos, dibujo de diseño de sala de calderas.	1	Juego
2	Certificado Calidad Calderas	Emitido por el departamento de inspección de calderas del gobierno de China.	1	Juego
3	Certificado Origen	Como CO, Formulario E, Formulario F, Formulario A, etc.	1	Juego
4	Libro Cálculo Termodinámico Calderas	Emitido por el proveedor de la caldera.	1	Juego
5	Libro de cálculo de la resistencia de la caldera	Emitido por el proveedor de la caldera.	1	Juego
6	Instrucciones de instalación y operación	Emitido por el proveedor de la caldera.	1	Juego

Tropas auxiliares

Quemadores de caldera EPCB

Quemadores de caldera EPCB

Caldera EPCB equipada con quemadores de marcas reconocidas, como Italia RIELLO / BALTUR / CIB UNIGAS, Alemania Weishaupt, Finlandia Oilon, etc. Podemos garantizar la calidad.

Bomba de aceite de circulación de alta temperatura para caldera EPCB

Bomba de aceite de circulación de alta temperatura para caldera EPCB

La bomba de inyección de aceite y la bomba de aceite de circulación de alta temperatura especial para calderas EPCB son marcas famosas en China, y se seleccionan diferentes configuraciones de acuerdo con los requisitos del usuario.

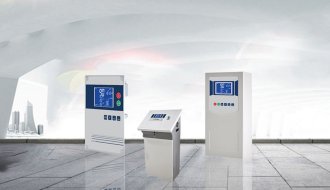

Caja de control electrónico de caldera EPCB

Caja de control electrónico de caldera EPCB

La caja de control electrónico especial de la caldera EPCB adopta una carcasa de hierro de alta calidad, con pintura anticorrosiva en el exterior, un circuito interno transparente y un diseño ordenado.

Válvula de caldera EPCB

Válvula de caldera EPCB

La válvula es un importante dispositivo de protección de la caldera. EPCB Boiler puede proporcionar todo tipo de válvula de compuerta, válvula de cierre, válvula de bola, válvula de mariposa, válvula de émbolo, etc., que tienen un rendimiento estable y confiable de alta calidad.
